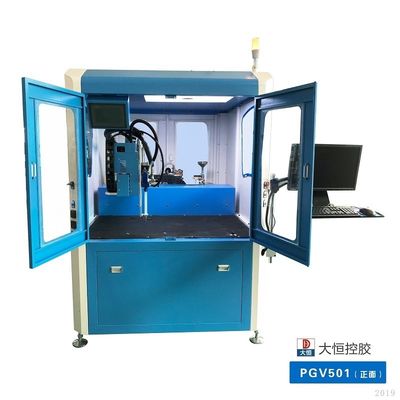

1) Função Princple
2) O papel do visual na técnica de distribuição:
a) Antes da distribuição, o produto pode ser localizado rapidamente e a pista de distribuição deve ser posta em forma automaticamente;
b) Os pontos de distribuição devem ser comparados e medidos para verificar a uniformidade de forma, dimensão e cor dos pontos após a distribuição.
(3) Características da máquina:
(a)Distribuição livre de ângulo.O produto pode ser colocado na mesa de trabalho à vontade, sem ferramentas especiais.
(b)Sistema de temperatura constante independente e fixo.Dispositivo de aquecimento são instalados na cabeça de distribuição e placa para realizar um processo especial, como a distribuição quente com cola fria ou a distribuição fria com cola quente na estação fria.
(c)Mecanismo de carga e deslocamento em plataforma de granito.Esta plataforma de pedra garante grande estabilidade de movimento e promove a precisão de movimento sem deformação.
(d)Iluminante ajustável com cromatografia completaO iluminante de cromatografia completa pode ser ajustado de forma independente e contínua, a partir do qual qualquer luz visual pode ser escolhida para promover a taxa de reconhecimento visual e a precisão do produto.
(e)Qualquer pista de distribuição pode ser ajustada de acordo.A pista de distribuição no ecrã pode ser apontada através do mouse, evitando operações de conformidade no demonstrador e reduzindo o tempo de introdução do produto.
(4)Posicionamento
Relação de viscosidade de espessura baixa, média e média de 1:1 a 10:1líquido líquido.
Tamanho da injecção: 0,1cc-10cc.
1.A reação da máquina de medição e mistura é rápida e contínua, medindo e misturando dois adesivos componentes para transferir o adesivo para a máquina de distribuição rapidamente.
2. A máquina está instalada em barril químico A e químico B. Dispositivo de aquecimento a temperatura constante está instalado em todo o sistema de mistura e transporte para garantir o fluxo uniforme da cola e a distribuição quente.
3A máquina tem uma função de limpeza automática.
4A função automática de ciclo pode reduzir a intensidade de trabalho e aumentar a produção.
5Controlado por PLC, interface de tela sensível ao toque, operação simples e fácil.
Área de aplicação:
| Proporção de mistura da cola | 10000-100:10 Opcional |
| Área de trabalho | 600 ((X) * 600 ((Y) * 100mm ((Z) ((eficaz: 400mm ((X)) |
| Percurso de trabalho | Ponto, linha, arco, círculo |
| Método de posicionamento | CCD Posicionamento de captura visual |
| Sistema de visão | Software do sistema de captura visual e posicionamento |
| Motor | Servomotor (Japão), parafuso de chumbo + deslizador (marca de Taiwan) |
| Função da linha de produção | Função de correspondência opcional da linha de produção (linha de produção personalizada de acordo com os produtos dos clientes) |
| Velocidade | 500 mm/s ((velocidade de deslocamento) 1-12 ml/s ((taxa de cola de bomba única) |
| Precisão | ± 0,03 mm (repetitividade) ± 2% (colocação em pote) ± 2% (mistura) |
| Descarga de cola | Descarga automática de cola de origem/ponto fixo |
| segurança | Porta da frente/grelha de segurança |
| Memória do programa | 99 peças |
| Pressão do ar de entrada | 0.5MPa-0.7MPa |
| Viscosidade | 50pcs~Paste |
| Modo de funcionamento | Manual/Automático |
| Relação | PLC/bomba de êmbolo/bomba de engrenagem/bomba de parafuso |
| Fluxo | Entrada digital |
| Modo de ensino | Ensino de programação |
| Sistema de controlo automático | PC, ecrã táctil (realizar programação, modificação, armazenamento, etc.) |
| Sistema de controlo da saída de cola | AB válvula de sucção de cola, perceber operação independente de cola AB |
| Modo de mistura | Opcional dinâmico e estático, mistura instantânea, limpeza conveniente
|
| Tanque | Aço inoxidável ((40L), ((25L), ((10L) opcional |
| Fornecimento de energia | 220V/50Hz/1,5kW (sem aquecedor) |
| Dimensão | 1900 mm × 1650 mm × 2100 mm |
| Altura do corpo da linha | 850-950 ((Pode ser personalizado) |
| Largura do corpo da linha | Max 550mm ((Visão 400mm) ((pode ser personalizado) |
| Corpo da linha transportadora | Cinturão/cadeia dupla/rolo |
| Carga do corpo da linha | De acordo com a produção |
| Posição | posição de fixação |
| cilindro de bloqueio | 3 peças (por defeito) |
|
|
