Máquina de Potação de Resina Epoxídica a Vácuo Personalizada para bobina de ignição de alta precisão

Informações

Descrição do produto

Informações detalhadas

Tipo de motor:

Eletrodomésticos

Pacote de transporte:

embalagens de madeira

Marca comercial:

D&H

Origem:

China

Código Hs:

8424899990

Habilidade da fonte:

50PCS pelo mês

Precisão:

Alta precisão

Condição:

Novos

Certificação:

Garantia:

12 meses

Classificação automática:

Semi-automático

Instalação:

Vertical

Personalização:

Disponível

Destacar:

Máquina de revestimento de vasos de resina epóxi

máquina de resina epóxi personalizada

Máquina de fundição de resina personalizada

Descrição do produto

Máquina de colagem a vácuo totalmente automática, integrada com alimentação de material, colagem em pote e funções de transporte de produtos acabados num só equipamento.a máquina composta por uma máquina de mistura totalmente automática , distribuidor de cola tri-eixo a vácuo, linha de transporte de cadeia e assim por diante.Este equipamento pode ser utilizado de forma independente ou ser ligado a dados digitais e aplicar colagem sob pressão negativa e pressão normal.. É amplamente aplicado para silicone, epoxy, EAW2777, cola de cristal, PU ((poliuretano) cola de dois componentes, que é adequado para diferentes requisitos de processo de adoção de cola.

1.1Introdução e saída automática do produto
1.2Processamento de cola (agitação de tanques, degas de bolhas de tanques,aquecimento,filtro, de-gás a vácuo)
1.3Proporção de cola e quantificar a mistura.
1.4Glue mix- Sim, sim, sim.
1.5Através da programação para realizar a colagem em vasos para diferentes tamanhos de produtos.

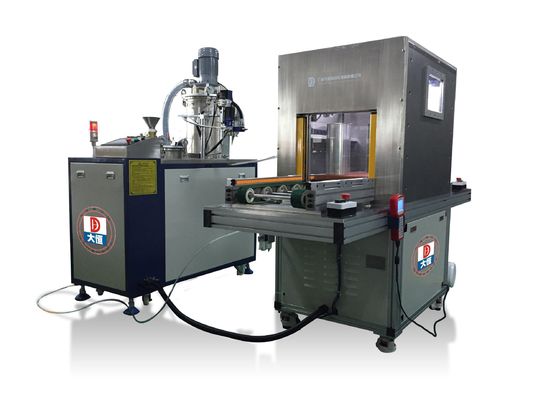

vacuum Potting Epoxy Resin Machine for Ignition Coil

Terceiro: Máquina automática de mistura de cola
1,SDiagrama químico

Parâmetro

Proporção de cola	1:1-10:1
Precisão da razão	± 2%
Velocidade de colagem	1g/s...10g/s
Precisão de colagem	± 2%
Memória do programa	99
Viscosidade da cola	300CPS~10000 cpsRnúmero de eferência)
Modo de operação	Modo manual/modo automático
Controle da proporção	PLC/- Vai-te lixar.bomba (pode alterar diferentes tipos de bombas de medição)
Controle de fluxo	Entrada digital
Exibição de parâmetros	Indicador / ecrã digital
ASistema de controlo utomático	Ecrã táctil / interruptor de botão / sinal de terceiros
Método de mistura	dinâmicomistura/Limpeza automática
Tanque de armazenamento	De aço inoxidável- Não.25L)eB(25L)

	Gases de escape a vácuo(-0,1 MPa),8 L/s
	Sensor de nível de líquido(Baixo nível de líquido/elevado nível de líquido)
	A/BAgitação do tanque
	ABcola caquecimento a temperatura constanteTemperatura ambiente-80°)
	Filtro de cola
Potência	220V/50Hz/3500W
Pressão do ar de entrada	0.4MPa-0.8MPa
Dimensão exterior	Máquina de colagem:1300 mm×600 mm X1600 mm
Materiais do quadro	Aço laminado a frio/alumínio industrial/aço inoxidável/folha de metal

3,Introdução da parte principal
A parte principal da máquina de cozinhar de câmara de vácuo comprize com tanque de cola, sistema de mistura (parafusosistema de mistura / limpeza, sistema de controlo e assim por diante.
3.1Tanque de armazenamento de cola
De acordo com a característica da cola e o processo do cliente, a cola deve ser pré-processamento antes de medição

3.1.1Usamos um tanque de pressão de vácuo com painel inoxidável que suporta a pressão negativa do tanque de cola interno.
3.1.2O fundo do tanque de cola com sistema de aquecimento.
3.1.3Tanque com motor de agitação que impede a sedimentação da cola e mantém a cola a temperatura constante.
3.1.4.Tanque com sensor de líquido alto/baixo que assegura alarme de alerta quando o líquido está acima ou abaixo do nível de regulação.
3.1.5.Tanque com desinfecção a vácuo (tempo de desinfecção pode ser definido através de tela sensível ao toque), para que o material possa ser recheado através de pressão negativa de vácuo.
3.1.6.Tanque com válvula de esfera de libertação de pressão; o fundo do tanque com conector de regressão reservado e válvula de esfera de fechamento do rio.
3.1.7Tanque com boca de alimentação artificial que pode ser adicionado cola adequadamente.
3.1.8.O tanque com filtro seco pode impedir a cristalização da cola.

3.3Totalmente automáticoCSistema de mistura de materiais (dinâmicomistura)
3.3.1 dinâmicomistura da cola para assegurar a mistura da cola uniformemente.
3.3.2Coloque cola nas peças com design inoxidável para obter alta compatibilidade do material.
3.3.3Válvula de cola com função de aspiração para evitar que a cola caia depois de cortada.
3.3.4O eixo da haste usa peças originais importadas para manter uma alta durabilidade.
3.3.5Não é preciso desmontar o sistema de mistura para limpar e poupar tempo de limpeza.

A ligação do componente AB através da válvula de aspiração de volta e entrar no tubo de mistura, como na imagem.a válvula de sucção pode provent cola de cair imediatamente para provent cola de cair para outro lugar.

3.4Sistema de Controle de Operação.
3.4.1A quantidade de cola é empurrada para fora pelo motor empurrando a haste medido controlando a velocidade do motor empurrando.
3.4.2Sincronização de colagem ajustável, certifique-se de que a cola A / B fluir para fora da válvula ao mesmo tempo resistência gel temporizador para provent cola de curry.
3.4.3A máquina com um temporizador de prevenção de gel, quando o tempo chegar, a cola será descarregada automaticamente e provent cura de cola dentro do tubo de mistura.
3.4.4Pode selecionar a função de quantidade de colagem do sinal e a função de colagem contínua para atender às diferentes exigências do processo.
3.4.5Todo o modo de controlo utiliza o controlo PLC da Panasonic, os dispositivos MGCS touch screen.
3.4.6A monitorizar os tempos da válvula de líquido dupla, bomba de vácuo, bombas de medição e visualização no touch screen.
3.4.7E-Stop exibição do motor, dirver, pressão e com o sistema de aviso.
3.4.8 Configurar o mecanismo de bloqueio seguroO equipamento de aterragem e susceptível de acumular carga estática do dispositivo de metal, objetos metálicos condutores são conectados à terra, de acordo com GB50169-2006.
3.4.9Pode comunicar com o sistema MES.

Quarto: Máquina de colagem de três eixos de câmara de vácuo
1,Câmara de vácuo
1.1Configurar grades de segurança de vidro reforçado, janela de observação, entrada e saída com dispositivo de proteção de segurança, para garantir a segurança dos operadores.
1.2Grau de vácuo de exibição digital com função de ajuste de tempo, PLC comunicar com a máquina de mistura de cola; pode trabalhar automaticamente.

2,Válvula de distribuição de cola a vácuo
2.1A válvula de cola especial de vácuo é usada para colocar cola e evitar que a cola caia.
2.2Design de aço inoxidável para peças coladas, peças de vedação do eixo da haste usam peças originais de importação para manter alta durabilidade.
2.3A válvula de vácuo pode ser lavada através de auto-limpeza, para provar a cola que permaneceu dentro e causou o bloqueio.

3,Plataforma de trabalho de três eixos
3.1 Uma câmara de três eixos instalada no topo, que reduz o volume da câmara e acelera a velocidade do vácuo.
3.2Operação de tela sensível ao toque, versão de operação em inglês e chinês, pode gravar e exibir diferentes parâmetros.
3.3Programa ponto, linha, arco, círculo e alguns produtos de irregularidades. Arquivos de colagem podem ser editados na programação ou importados do CAD. A memória do programa 99pcs.A programação do touch screen suporta toda a coluna., navegação gráfica, edição em grupo e outras funções.

3.4A placa fixa do eixo Z pode ser ajustada para cima e para baixo para adotar diferentes peças de trabalho em diferentes alturas.'t reeditar o caminho de trabalho, mas só ajustar o caminho de trabalho quando substituir os bicos.

Parâmetro

Percurso de execução	Ponto / linha / curva / arco
Intervalo de trabalho	XYZ:400 mm ×400 mm ×70 mm
Velocidade	XY: 250 mm/s Z:100 mm/s
Precisão	± 0.01mm
Grau de vácuo	2000Pa
Tempo de vácuo	Anos 60
Fornecimento de energia	AC380V 50Hz
Fornecimento de ar	0.4MPa---0.8MPa
Dimensão	1750 mm x 1700 mm x 1650 mm

Sexto: Serviço de manutenção
1.O vendedor fornece um período de garantia de um ano e suporta serviço de manutenção gratuita durante a garantia.
2.Caso partes da máquina se quebrem dentro da garantia por causa de fatores não artificiais, enviamos-lhe a substituição de parte gratuita, comprador paga pela remessa.A válvula de líquido duplo deve ser comprada ao seu preço de custo.
3.Se as peças da máquina ficarem quebradas após a garantia, a substituição das peças deve ser assumida pelo comprador.

Sétimo:Instalação e formação:
Pode instalar e operar as máquinas sozinho. Como você pode enviar o
O engenheiro para vir à nossa fábrica para formação; ou também podemos fornecer vídeos de formação,
Se exigido, o nosso engenheiro será enviado para a sua empresa,
O comprador paga.O custo do trabalho e ocusto de viagem, hotel (alojamento)
& alimentação).
